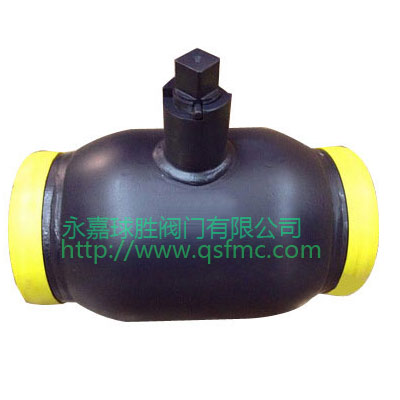

球閥型號編制方法說明     浮動式保溫球閥的類型代號為Q。低溫球閥前加“D”；保溫球閥前加“B”。

代號 0 1 2 3 4 5 6 7 8 9 傳動方式     渦輪   氣動     電動 連接形式   內螺紋 外螺紋   法蘭 焊接 對夾     類型代號 結構形式 球閥 Q   直通式     角式   直角式       浮動式     L型浮動球 T型浮動球   固定球

  手輪、手柄和扳手傳動省略代號。

 密封面或襯里材料  代號  密封面或襯里材料  代號  鋼合金  T  滲氟鋼  D  橡膠  X  硬質合金  Y  尼龍塑料  N  襯膠  J  氟塑料  F  襯鉛  Q  錫基軸承合金（巴式合金）  B  搪瓷  C  合金鋼  H  滲硼鋼  P

  公稱壓力代號用阿拉伯?dāng)?shù)字表示，其數值是以兆帕為單位的公稱壓力值的10 倍。用于電站工業的閥門，當介質最高溫度超過530℃時，其數值是以兆帕為單位的工作壓力值的10 倍。

閥體材料 灰鑄鐵 球墨鑄鐵 碳鋼 合金鋼（鉻鉬鋼） 不銹鋼 特殊合金 代號 Z Q WCB WC1 LCB LC3 WC6 WC9 C5/C12 普通 CF8 CF8M CF3 CF3M M C C1 C2 C3 I6 I9 I5 P R1 R2 R3 R4

  浮動式保溫球閥的性能規范

試驗項目 試驗壓力（MPa） 試驗持續時間（S） 試驗溫度（oC） 試驗介質 殼體試驗 150Lb、1.6MPa 2.4 120 (DN≤14") ≤52oC(常溫) 水（可含有防銹劑）煤油或黏度不大于水的其他適宜介質 300Lb、2.5、4.0MPa 6.0 600Lb、10.0MPa 15.0 900Lb、15.0MPa 22.5 1500Lb、25.0MPa 37.5 2500Lb、42.0MPa 63.0 低壓密封試驗 150Lb、1.6MPa 0.6 120 ≤52oC(常溫) 空氣或惰性氣體 300Lb、2.5、4.0MPa 600Lb、10.0MPa 900Lb、15.0MPa 1500Lb、25.0MPa 2500Lb、42.0MPa 高壓密封試驗 150Lb、1.6MPa 1.76 120 ≤52oC(常溫) 水（可含有防銹劑）煤油或黏度不大于水的其他適宜介質

--> 球閥型號編制方法說明     浮動式保溫球閥的類型代號為Q。低溫球閥前加“D”；保溫球閥前加“B”。

代號 0 1 2 3 4 5 6 7 8 9 傳動方式     渦輪   氣動     電動 連接形式   內螺紋 外螺紋   法蘭 焊接 對夾     類型代號 結構形式 球閥 Q   直通式     角式   直角式       浮動式     L型浮動球 T型浮動球   固定球

  手輪、手柄和扳手傳動省略代號。

 密封面或襯里材料  代號  密封面或襯里材料  代號  鋼合金  T  滲氟鋼  D  橡膠  X  硬質合金  Y  尼龍塑料  N  襯膠  J  氟塑料  F  襯鉛  Q  錫基軸承合金（巴式合金）  B  搪瓷  C  合金鋼  H  滲硼鋼  P

  公稱壓力代號用阿拉伯?dāng)?shù)字表示，其數值是以兆帕為單位的公稱壓力值的10 倍。用于電站工業的閥門，當介質最高溫度超過530℃時，其數值是以兆帕為單位的工作壓力值的10 倍。

閥體材料 灰鑄鐵 球墨鑄鐵 碳鋼 合金鋼（鉻鉬鋼） 不銹鋼 特殊合金 代號 Z Q WCB WC1 LCB LC3 WC6 WC9 C5/C12 普通 CF8 CF8M CF3 CF3M M C C1 C2 C3 I6 I9 I5 P R1 R2 R3 R4

  浮動式保溫球閥的性能規范

試驗項目 試驗壓力（MPa） 試驗持續時間（S） 試驗溫度（oC） 試驗介質 殼體試驗 150Lb、1.6MPa 2.4 120 (DN≤14") ≤52oC(常溫) 水（可含有防銹劑）煤油或黏度不大于水的其他適宜介質 300Lb、2.5、4.0MPa 6.0 600Lb、10.0MPa 15.0 900Lb、15.0MPa 22.5 1500Lb、25.0MPa 37.5 2500Lb、42.0MPa 63.0 低壓密封試驗 150Lb、1.6MPa 0.6 120 ≤52oC(常溫) 空氣或惰性氣體 300Lb、2.5、4.0MPa 600Lb、10.0MPa 900Lb、15.0MPa 1500Lb、25.0MPa 2500Lb、42.0MPa 高壓密封試驗 150Lb、1.6MPa 1.76 120 ≤52oC(常溫) 水（可含有防銹劑）煤油或黏度不大于水的其他適宜介質
