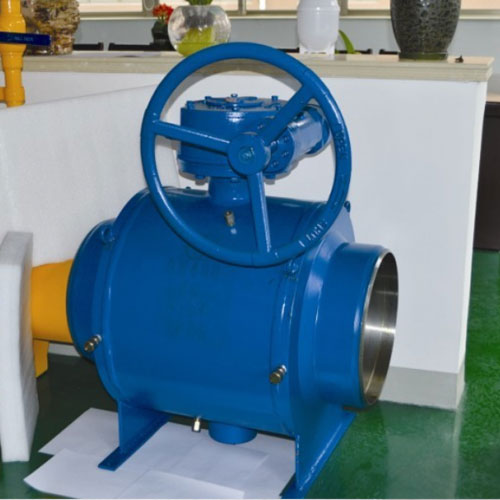

硬密封全焊接球閥在石油、化工和城市集中供暖等行業得到了廣泛的應用。當輸送高溫(>280℃)或呈微小顆粒狀介質時,一般選用硬密封球閥。要保證硬密封球閥達到良好的密封,取決于球體球面的圓度和粗糙度。國內市場上所能購買到的球體研磨機基本滿足口徑<250mm以下球體的加工,若要加大口徑,則價格較貴。進口球體研磨機造價昂貴,維護成本較高。如采用傳統的手工研磨方式,生產效率較低,操作勞動強度較大。為了滿足<400mm球體球面的加工要求,對現有設備進行反復的分析、論證和測試, 研制出硬密封球閥球體研磨裝置。
硬密封全焊接球閥球體研磨裝置工作原理球體研磨裝置是利用Z3080搖臂鉆床主軸帶動與球面連接的偏心油石座等組成的研磨頭旋轉,由臥式無級變速機前、后頂針以及C630尾座等組成的球體旋轉裝置使得球體實現同步的旋轉。裝置要求Z3080搖臂鉆床中心與球體球面中心重合,并且搖臂鉆床主軸能自由上下浮動。臥式無級變速機輸出轉速為10～58r/min,C630尾座底座借助導向平鍵的幫助,能在安裝板上沿導向鍵槽水平移動,以便調整前、后頂針間的距離,適合不同口徑硬密封球閥球體研磨的需要。偏心軸中心與Z3080搖臂鉆床主軸中心之間的距離a可以在一定范圍之間調整。油石座與偏心軸之間為球面接觸,以便研磨時油石沿球體球面上能夠實現上下擺動。油石在油石座上組裝后, 再車削錐面。錐面根據球體設計而定。后頂針錐面設計根據 400mm口徑以下硬密封球閥球體研磨的需要確定。
硬密封全焊接球閥球體研磨裝置制造硬密封球閥球體研磨裝置的偏心軸球面尺寸公差要求比較嚴格,球面耐磨性要求較高,需要熱處理,達到需要的硬度。該裝置在Z3080 搖壁鉆床底座上利用水平儀等工具保證球體水平中心水平。調整Z3080 搖臂鉆床中心與球體球面中心重合, 使偏心軸中心與球體水平中心垂直相交。調試好以后, 利用T 型螺栓固定在Z3080 搖壁鉆床底座上。
