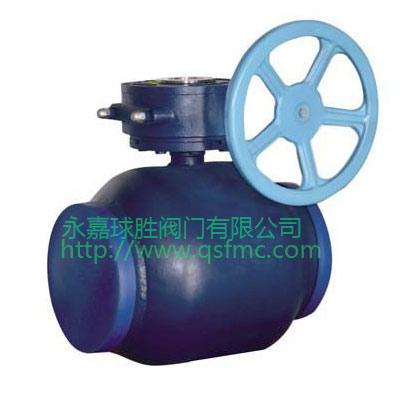

焊接球閥高壓焊接球閥簡介
名稱： 高壓焊接球閥
型號： Q61F型
口徑： DN10～100mm
壓力： PN16-32MPa
材質： 碳鋼.鍛鋼
類別： 閥門系列
一、產品特征
公稱壓力：16-32MPa
適用溫度范圍:-20～232℃～350℃
適用介質:水、油、氣及某些腐蝕性液體（W O G）
焊接類型：對焊（BW）、承接焊（SW）
二、PN1.6MPa主要連接尺寸及重量 單位：mm
| 型號 |
公稱壓力 |
尺寸 |
| L |
L1 |
D |
D1 |
H |
L0 |
| Q61F/N-160 |
10 |
150 |
60 |
90 |
18 |
58 |
220 |
| Q661F/N-160 |
15 |
170 |
70 |
100 |
23 |
62 |
220 |
| |
20 |
191 |
81 |
110 |
29 |
75 |
250 |
| |
25 |
205 |
95 |
115 |
36 |
80 |
250 |
| |
32 |
230 |
110 |
150 |
43 |
96 |
300 |
| |
40 |
260 |
120 |
170 |
49 |
111 |
400 |
| |
50 |
330 |
140 |
200 |
61 |
128 |
400 |
| |
65 |
360 |
150 |
225 |
80 |
180 |
500 |
| |
80 |
380 |
160 |
270 |
105 |
200 |
600 |
| |
100 |
430 |
188 |
320 |
118 |
245 |
800 |
| 型號 |
公稱壓力 |
氣動裝置 |
尺寸 |
| L |
L1 |
D |
D1 |
H |
L0 |
| Q61F/N-160 |
10 |
QD60 |
150 |
60 |
90 |
18 |
58 |
220 |
| Q661F/N-320 |
15 |
QD100 |
170 |
70 |
100 |
23 |
62 |
220 |
| |
20 |
QD100 |
191 |
81 |
110 |
29 |
75 |
250 |
| |
25 |
QD100 |
205 |
95 |
115 |
36 |
80 |
250 |
| |
32 |
QD150 |
230 |
110 |
150 |
43 |
96 |
300 |
| |
40 |
QD150 |
260 |
120 |
170 |
49 |
111 |
400 |
| |
50 |
QD150 |
330 |
140 |
200 |
61 |
128 |
400 |
| |
65 |
|
360 |
150 |
225 |
80 |
180 |
500 |
| |
80 |
|
380 |
160 |
270 |
105 |
200 |
600 |
| |
100 |
|
430 |
188 |
320 |
118 |
245 |
800 |
三、主要零件材料
| 適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
| 水、蒸汽、油品 |
Q61N-160/320C |
A105、45 |
1C18Ni9Ti12Mo9Ti |
鑄鐵WCB |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| Q661N-160/320C |
增強聚四氟乙烯VUILUK PTFE |
對位聚苯PPL |
| 硝酸類 |
Q61N-160/320P |
304/1C18Ni9Ti |
304/1C18Ni9Ti |
對位聚苯PPL |
|
| Q661N-160/320P |
|
|
| 醋酸類 |
Q61N-160/320R |
316/1C18Ni9Ti12Mo2Ti |
316/1C18Ni9Ti12Mo2Ti |
|
|
| Q661N-160/320R |
|
|
焊接球閥的技術特點：
1、閥體結構整體式焊接，不會有外部泄漏現象。
2、閥座由PTFE密封環及彈簧組成對壓力和溫度的變化適應能力強，在使用范圍內不會產生任何泄漏。
3、閥桿的防滲漏結構、閥桿底部有1個PTFE自封密封墊和1個O型密封圈，上面有2個O型密封圈、兩個PTFE密封墊組成，確保無泄露。
4、閥體材料與管道材質相同，不會出現應力不勻，也不會由于地震及車輛經過地面時而擠壓變形。
5、閥體輕且易于保溫。
6、直埋式球閥可以直接埋于地下，不用建高大閥門井，只需地面上設置小型淺井，大大節省施工費用及工程時間。
7、可根據管道的施工及設計要求調整閥體的長短和閥桿高度。
8、球體的加工精度非常精密操作輕便，無不良干涉。
10、有焊接和法蘭兩種連接方式。
11、操作方式：手柄，齒輪（垂直/水平）
12、在閥門正常操作使用的情況下，質保期20年。
